Módulo de pesaje serie RL2200

SKU_TEXT: RL2200

Aplicaciones:
-Pesaje de tanques, tolvas o recipientes.
-Cintas o transportadores de rodillos.
-Plataformas de escala y alimentadores de tornillo.

Solicitar precio

Descripción

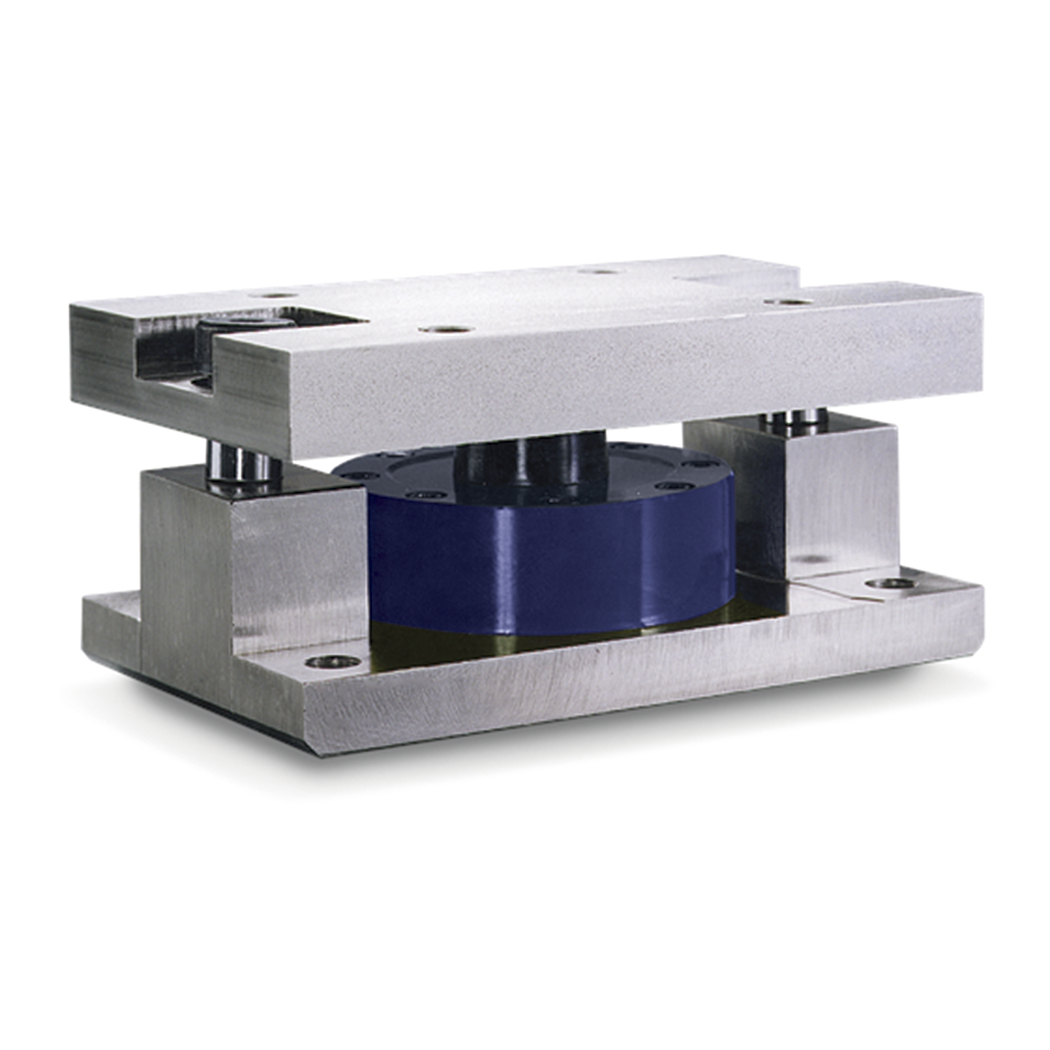

Los montajes de la serie RL2200 son ideales para usar en tanques, tolvas, recipientes y muchas otras aplicaciones. El diseño de bajo perfil permite soluciones económicas en un mercado competitivo. Este montaje robusto y de alta precisión está diseñado para una fácil instalación y no requiere varillas de control u otro hardware de estabilización. El soporte RL2200 tiene la característica adicional de autocentrado, que permite cargas laterales sin sacrificar el rendimiento.

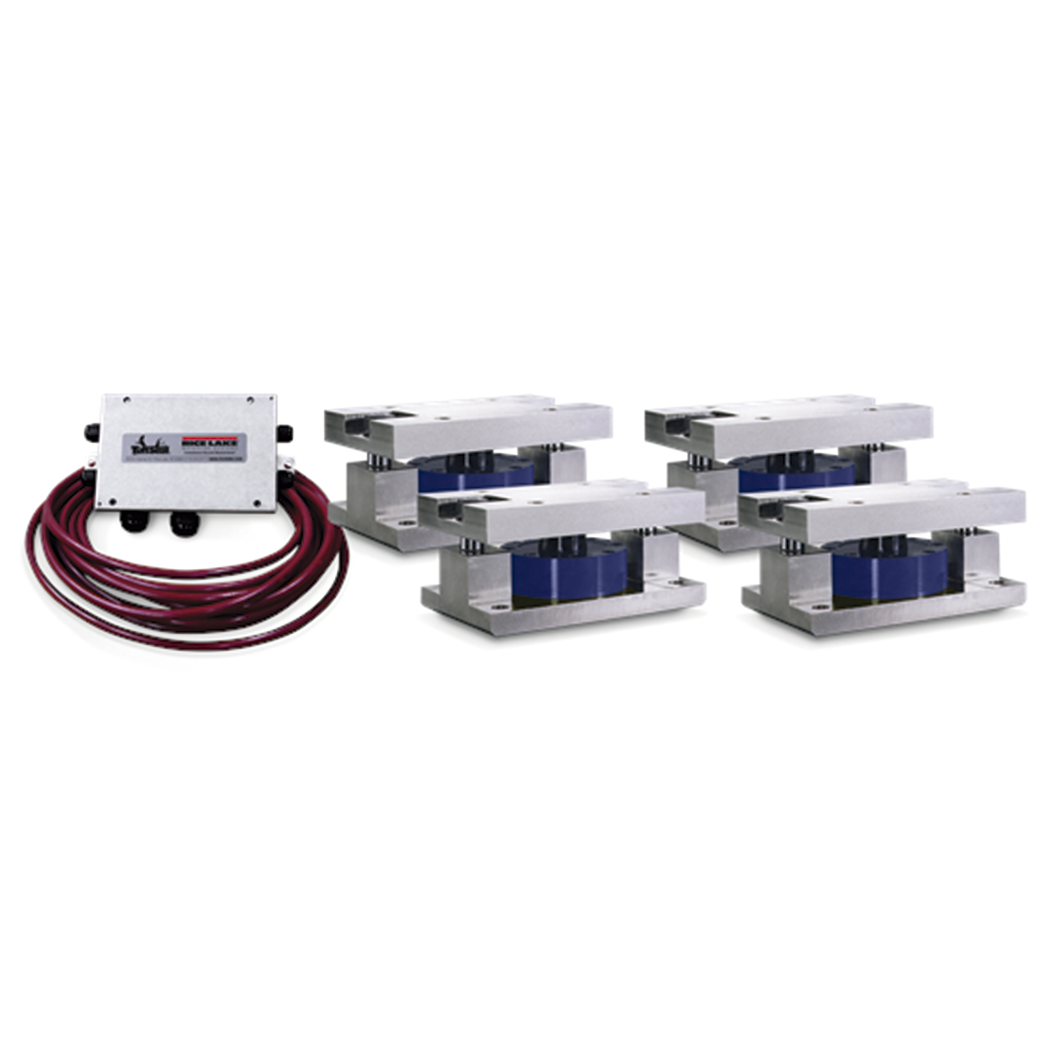

El kit completo incluye

Una caja de conexiones de señalización de acero inoxidable tipo JB4SS NEMA Tipo 4X
Tres o cuatro montajes de montaje de acero galvanizado de alta aleación RL2200
Tres o cuatro celdas de carga de disco de compresión RL2200
25 pies de nuestro entorno hostil EL147HE SURVIVOR® cable de celda de carga

Características estándar

Capacidades: 2500-50,000 lb (1134-22,680 kg)
Diseño de bajo perfil
Salida alta de 4 mV / V (2 mV / V, 2500 lb)
Autocentrado en todas las direcciones: capaz de soportar cargas laterales excesivas
Montaje autocontrolado

Especificaciones RL2200

Salida de escala completa:
4.0 mV / V, 2.0 mV / V (2500 lb)

Resistencia de puente:
350 ohmios nominales

Material / Acabado:
Acero de alta aleación, pintado.

Sobrecarga segura:
150% de escala completa

Excitación nominal:
5-10 VDC (20 V máximo)

No linealidad:
0.05% de escala completa

Histéresis:
0.03% de escala completa

Temperatura:
rango compensado:
15 ° F a 115 ° F / -9 ° C a 46 ° C

Resistencia de aislamiento:
5,000 megohms

Tipo de sello:
sellado ambientalmente

* Longitud del cable:
30 pies / 9.1 m

Código de color del cable:
Rojo ...................... + Excitación
Negro .................... - Excitación
Blanco ................... + Señal
Verde ..................– Señal

Garantía: Garantía
limitada de dos años.

* Aplicación de carga de compresión.
